一、概述
　　油浸电力变压器总是存在着发生火灾的危险。无论是电力变压器铁芯产生的持续高温，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就会分解出各种可燃气体，致使变压器内部压力增大。变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。
　　国家有关标准规定指出大型变压器必须配置灭火装置。数量众多的油浸变压器应用在工业、民用建筑群中。虽许多容量较小，却处于经济发展的中心位置和政治、军事、交通有关的地域，应配置灭火装置加以重点保护。在无人值守的变电站，对消防系统的要求也越来越高。
　　针对变压器故障的特点我公司研制了HBLD-MHPY型变压器排油注氮灭火装置,是全国采用特制电磁阀机构，已通过国家鉴定的新型装置，经过多年的实践应用，得到用户的好评。新装置去掉了传统产品电磁机构和重锤连动的操作机构，改用了****的机电一体的操纵机构，动作****、可靠。有效避免了传统产品由于电磁机构拉杆轨道的腐蚀而造成重锤的卡死致使装置出现拒动、误动的产品缺陷。同时还有效避免了原产品动作后无法继续使用，必须更换装置本身的部分元器件的缺陷，大大降低了产品的维护、保养等费用，延长了使用寿命。
　　二、引用标准
　　GB/T 2422    电工电子产品环境试验
　　GB/T 2423.1  电工电子产品基本环境试验规程  试验A：低温试验方法
　　GB/T 2423.2  电工电子产品基本环境试验规程  试验B：高温试验方法
　　GB/T 2423.4  电工电子产品基本环境试验规程  试验Db：交变湿热试验方法
　　GB/T 4208    外壳防护等级（IP代码）
　　GB/T 7251.1  低压成套开关设备和控制设备  第一部分：型式试验和部分型式试验成  套设备
　　GB/T 7261      继电器及继电保护装置的基本试验方法
　　GB/T 11287     电气继电器  第21部分：量度继电器和保护装置的振动、冲击、碰撞  和地震试验  第1篇：振动试验（正弦）
　　GB/T 14537     量度继电器和保护装置的冲击与碰撞试验
　　GB/T 14598.9   电磁兼容、试验和测量技术  射频电磁场辐射抗扰度试验
　　GB/T 14598.10  电磁兼容、试验和测量技术  电快速瞬变脉冲群抗扰度试验
　　GB/T 14598.13  电磁兼容、试验和测量技术  1MHz（1kHz）脉冲群抗扰度试验
　　GB/T 14598.14  电磁兼容、试验和测量技术  静电放电抗扰度试验
　　GB/T 17626.8   电磁兼容、试验和测量技术  工频磁场抗扰度试验
　　GB/T 17626.11  电磁兼容、试验和测量技术  电压暂降、短时中断和电压变化抗扰度试验
　　JB3336         电站设备自动化装置通用技术条件
　　GB/T 1226      一般压力表
　　GB 5099        钢制无缝气瓶
　　GB/T 8979      纯氮
　　GA 61-2002     固定灭火系统驱动、控制装置通用技术条件
　　GA 835-2009    油浸变压器排油注氮灭火装置
　　CECS187:2005   油浸变压器排油注氮技术规程

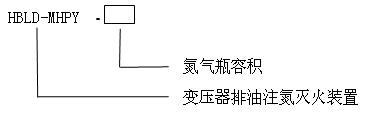

　　三、型号说明
　　

　　四、产品特点
　　该产品具有如下突出特点：
　　1．以防为主，防消结合。可以有效防止油浸变压器爆裂所产生的火灾，避免重大损失，利于变压器安全运行；
　　2．不用水或泡沫等灭火介质，免除了消防排水设计和相关设施。
　　3．属环保产品，该设施不对环境和变压器本身造成任何污染。
　　4．造价低，运行管理简单、维护方便；
　　5．本装置采用直流电源供电，工作稳定；信号与逻辑关系成立后，才启动电磁机构立即灭火，排除误动的可能，灭火时间短；
　　6．限制内部故障引起火灾的损坏范围，减少变压器火灾造成的损失；
　　7．结构紧凑，易于安装；
　　8．不受水源等地理环境限制，不会冻冰，阻塞；有效解决了我国华北、西北、东北等三北地区，因水资源缺乏而形成的“以水定所”的被动局面。
　　五、 启动条件
　　1、防火灭火
　　当控制中心接收到以下信号：
　　 温度探测器信号；
　　 重瓦斯继电器信号；
　　 断路器跳闸信号(可选)；
　　控制中心确认变压器存在重大火灾危险，发出声光报警。如系统处于自动状态，将启动消防柜，排油泄压，注氮灭火。
　　2、防爆泄压
　　当控制中心接收到以下信号：
　　 超压探测系统动作信号；
　　 重瓦斯继电器信号；
　　 断路器跳闸信号(可选)；
　　控制中心确认变压器存在重大爆炸及火灾危险，发出声光报警。如系统处于自动状态，将启动消防柜，排油泄压，注氮灭火。装置的压力动作值应高于主变变压器压力释放阀的压力动作值，具体值有变压器订货技术协议确定，推荐值为8～10KPa。
　　3、手动控制
　　如果系统处于手动状态，当发现有爆炸或火灾危险时，可手动直接启动消防柜，排油泄压，注氮灭火。手动启动也可加入断路器跳闸信号，即当断路器跳闸后手动才可以控制。
　　六、产品简介
　　1、结构与工作原理
　　HBLD-MHPY型变压器排油注氮灭火装置（以下简称装置），即为防止火灾危险的产生而开发的成套灭火装置。此装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。
　　装置由消防柜、控制屏、排油注氮管道、探测器、关闭(控/断流阀)阀等组成。
　　

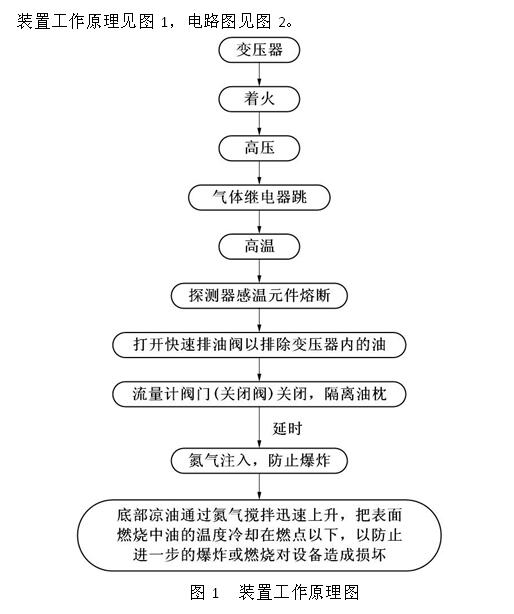

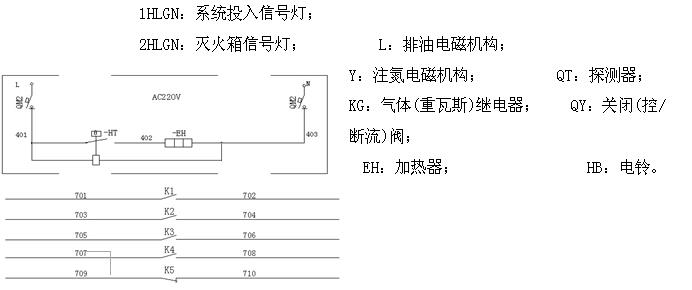

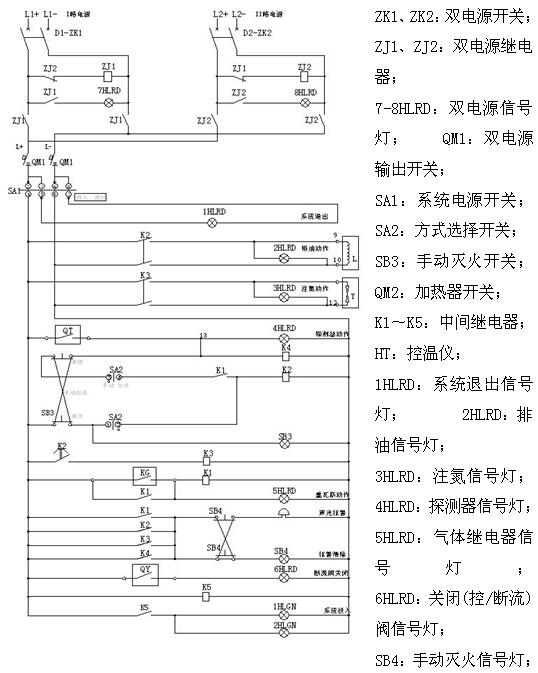

　　当变压器内部发生故障，油箱内部压力急剧增加，引起气体继电器跳闸动作，若变压器的温度继续升高，探测器达到动作温度，其感温元件熔断，触头接通，电磁机构动作，把快速排油阀打开，开始排出高温油层。延时0～20秒后，开启阀把氮气瓶打开，氮气通过减压阀、开启阀、注氮管路进入油箱底部，迫使油箱内部变压器油循环，使油箱下部较低温度的油和顶层高温油混合，消除热油层，并使表层油温度降到闪点之下，油箱内部火焰自动熄灭。
　　关闭阀的作用是在排油时自动关闭，防止储油柜中的油浇到初燃的火上，加剧火势。
　　2、 技术参数
　　2.1氮气瓶容积：0.04m3、0.05m3、0.063m3；
　　2.2氮气瓶内氮气公称压力：13-15Mpa（20℃）；
　　2.3内部排油管路直径：φ100mm;φ125mm;φ150mm；
　　2.4注氮管路直径：φ25mm；
　　2.5灭火箱重量：230～240kg；
　　2.6灭火箱控制电路电压：DC220±5％V，各次谐波分量值之浮值和小于直流量的1％；
　　2.7探测器的动作温度为93±2℃；
　　2.8工作环境温度：﹣40℃～60℃，海拔高度≤2000米；
　　2.9有效注氮时间≥10-30min。
