一、产品概述
HBLD-BZJ系列变压器中性点接地保护成套装置是河北六电电气设备制造有限公司专为110kV、220kV、330kV中性点接地而生产的一种保护装置。在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流大小有选择地切除故障元件。HBLD-BZJ系列变压器中性点接地保护成套装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

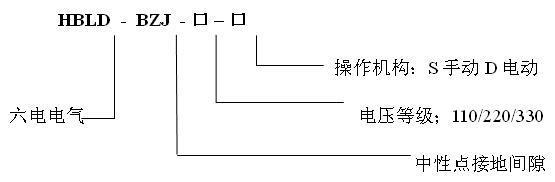

举例：HBLD-BZJ-110D 则为河北六电电气设备制造有限公司生产的110kV变压器中性点接地保护装置，操作机构为电动操作(也可手动)。
三、使用环境条件
1. 安装地点：户外。
2. 产品结构：组合式柱上设备
3. 周围空气温度：
高温度：+70℃
低温度：-70℃
4. 海拔高度：2000m
5. 大风速：35m/s
6. 地震烈度：8度
水平加速度：0.3g
垂直加速度：0.15g
7.污秽等级：III级(2.8kV/cm)
8. 覆冰厚度：10mm
四、技术数据

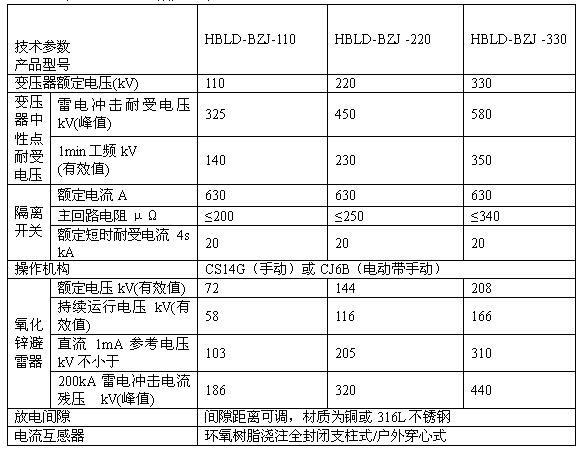

HBLD-BZJ型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的记述数据如下表：
五、订货须知
1.请提供变压器高压侧额定电压；
2.请提供隔离开关、避雷器的技术参数；
3.请提供电流互感器的技术参数及数量；
4.请提供操作机构的型式及辅助触点组数；
5.请确认是否提供立柱及立柱数量。
