一、产品概述
随着城市的电网发展，电网结构有了很大变化，电缆线路的比重逐年上升，出现了以电缆为主的配电网，对地电容电流剧增（许多城市配电网的对地电容已经超过200A）。同时全封闭GIS电器和氧化锌避雷器已广泛使用，这类进口设备也逐渐增多。在此情况下，采用中性点不接地或经消弧线圈接地方式，在发生单相接地故障时会产生很高的过电压，各种谐振过电压，其绝缘不能自行恢复，不及时切断故障，容易使故障扩大。对设备绝缘和氧化锌避雷器的安全运行造成严重的威胁，对各电网中大量进口设备的绝缘威胁更大。而中性点经电阻接地方式在单相接地故障时能快速切除故障，过电压水平低（2.5倍），谐振过电压发展不起来，电网可采用绝缘水平较低的电器设备；非故障相电压升高较小，发生为相间短路的概率较低；此外，还改善了电器设备运行条件，提高了电网和设备运行的可靠性。目前中性点经电阻接地方式已逐步在我国城市配网中推广，实践证明该项技术降低电网过电压、提高电网的安全性、可靠性，具有良好的效果，此接地方式已被写入中华人民共和国电力行业标准（DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第3.1.4、第3.1.5条。
二、使用环境
1.海拔高度不超过5000m；
2.空气相对湿度不大于95%，无导电尘埃存在；
3.环境温度-70℃～70℃；
4.地震烈度不超过8度；
5.无火灾，爆炸物，化学腐蚀品及剧烈振动场所。

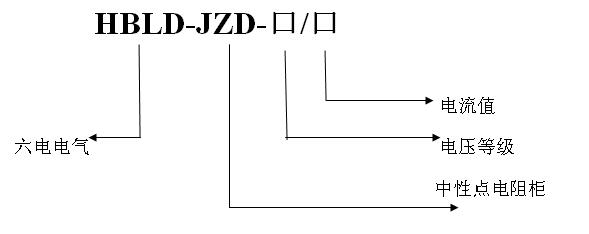

三、型号定义
四、技术数据
1.产品应用于3kV、6kV、10kV、20kV、35kV、66kV各电压等级变压器中性点经电阻接地的方式。
2.电阻材质可采用铁铬铝钛、镍铬合金、不锈钢或进口不锈钢等金属材料，导电率高，耐高温，使用温度可达1500摄氏度，温度系数小，阻值稳定，耐腐蚀、防燃防爆，可靠性高。
3.电阻器技术参数
3.1允许通流5-2000A。
3.2允许通流时间：10s、30s、60s、5min、10min、30min、2H、****运行。
3.3允许温升：通流时间为10s、30s、60s时为760℃；通流时间为10min时为610℃；****运行时为385℃。
3.4耐受高温：熔点可达1500℃，使用温度1100℃。
3.5电阻率高：电阻率为（1.04~1.06）μΩ•m。
3.6阻值稳定：电阻温度系数2.17×10-4Ω℃(电阻温度系数至315℃为0.000225/℃，至426℃为0.000249/℃,至537℃为0.000283/℃,至648℃为0.000313/℃)，确保了保护的灵敏度。
3.7 合理的散热结构，电阻器采用栅格结构，具有较好的冷却气流通道，避免了局部高温点与易灼烧点。
3.8电阻元件模块化。通过串并联可任意组合，满足不同电流、电压、阻值的需要。
4．电阻柜柜体材质采用敷铝锌板、不锈钢或冷轧钢板，外观美观，耐腐蚀性强，防护等级可达IP65。
5．根据不同的使用条件，电阻柜分为户内型和户外性。进线方式可采用上进下出和下进下出等，采用上进下出是柜体顶端装有穿墙套管。
6.HBLD-JZD型中性点接地电阻柜为标准产品，可以与电阻或电抗并联运行，为电网逐渐扩大而要求接地电阻逐渐减小提供了方便。
7.智能监测装置
7.1实时监测电阻器的温度（红外或铂电阻测温），当电阻温度超过设定值，装置发出报警信号，并记录温度值。
7.2实时监测柜内温湿度，并自动控制风机和加热器的运行，调节柜内温湿度。
7.3实时监测中性点不平衡电流和接地电流，当检测到接地电流超过设定值，装置发出报警信号，并记录接地电流数据。
7.4具有监测中性点电压的功能。
7.5具有电阻断路报警功能。
7.6记录并显示接地次数；故障发生时，显示故障报告。
7.7保存三十条近期发生的故障信息，失电后数据不丢失。
7.8具有RS485通讯功能，通讯接口可将相关信息传给上级监控系统。
8. HBLD-JZD型常规规格型号、技术参数

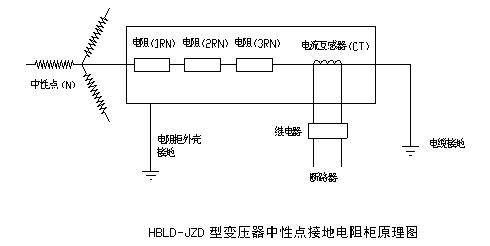

五、原理接线图
六、订货须知
1.请提供系统额定电压、标称电阻值、短时电流、短时允许通流时间。
2.请提供电流互感器技术参数及数量。
3.请提供外壳颜色、外壳材质(冷轧板、不锈钢、敷铝锌板)，防护等级。
4.请提供是户内还是户外使用，注明进线方式。
