1.概述
　　1.1.型号说明及适用范围:
　　HBLD-FBK型变压器风冷控制柜(以下简称控制柜),为大型变压器用的自然油循环风冷散热器(以下简称散热器)上专用的控制设备。
　　1.2.使用条件
　　与变压器的条件相同。
　　1.3.技术数据
　　1.3.1.控制风扇数量
　　控制柜可控制2~n组冷却风扇。
　　1.3.2.工作回路电源
　　频率为50赫兹,电压为AC380伏的三相四线制交流电源。
　　1)控制回路电源
　　电压为DC220V的交流电源，其可靠程度比工作回路电源高一个等级。
　　2)控制室信号电源
　　由用户自己确定。
　　1.3.3.冷却风扇全停跳闸回路电源
　　AC/DC220V均可通用。
　　2.控制柜的工作原理及特点
　　2.1.控制柜的工作特点
　　1)当变压器投入电网运行时，能使风冷控制柜自动投入运行；
　　2)当运行中的变压器顶层油温及变压器负荷达到规定值时，能使自动状态的冷却风扇自动投入运行；
　　3)当任意一台冷却风扇出现故障时，都能发出告警信号；
　　4)当变压器退出电网运行时，能使风冷控制柜自动退出运行；
　　5)本控制柜采用两路独立电源供电，两路电源可任选一路工作或备用。当一路电源出现故障时，另一路电源能自动投入。
　　6)每组冷却风扇的工作状态分为：手动、自动和停止。在投入运行前，应根据具体情况来确定每组冷却风扇的工作状态。
　　7)控制柜采用大屏幕液晶触摸屏，人机界面友好，方便监视。
　　2.2.控制柜的工作原理
　　2.2.1.电源自动控制
　　首先，将所有开关闭合。同时接通控制电源。当两路工作电源供电后，中间继电器KA1、KA2带电吸合。
　　1)“Ⅰ”电源工作
　　将 SA开关手柄放在“Ⅰ”位置，当变压器投入电网时，由于SA 开关的①-②，⑤-⑥触点闭合，接触器KM1的线圈通电，从而接通“Ⅰ”电源。
　　当“Ⅰ”电源出现问题时，线圈KA1断电，常开触点断开，常闭触点闭合， KM1断电，同时常闭触点闭合KM2带电闭合，接通“II”电源。
　　I组电源恢复时，线圈KA1带电，切断“II”电源；恢复“I”电源。
　　2)“Ⅱ”电源工作
　　将SA手柄放在“Ⅱ”工作时，工作情况与本款第（1）情况相同。
　　2.3.冷却风扇控制
　　1)变压器运行前，将微型断路器QF7-QF8闭合并将电机启动器QF01-QF02闭合。
　　2)将SA1-SA2至于“手动”位置，接触器KM3-KM4线圈带电，1-2组风扇启动。
　　3)将SA1-SA2至于“自动”位置。当变压器温度达到“高油温”时，1、2组冷却风扇通过KA13、 KA14同事投入运行，当温度低于“低油温”时，1、2组冷却风扇通过KA13、KA14同时退出运行；
　　4)风冷控制柜的负荷启动：当电流达到定值时，通过KA13-KA14启动2组冷却风扇；当电流低于定值后，2组风扇延时10min退出运行。
　　2.4. 保护回路
　　2.4.1.过载、短路和断相保护回路
　　当冷却风扇出现过载、短路和断相故障时，由电机启动器QF快速切断故障电机电源，并由其辅助触头发送信号至PLC，通过中间继电器A17-KA18告警并点亮告警灯；
　　2.4.2.冷却风扇全停,变压器的保护回路
　　当两路工作电源均出现故障，使得冷却器全停时，时间继电器KT1、KT2通电，到20分钟时，KT1动合触点闭合。此时，若变压器顶层油面温度达到75℃，则温度计动合触点BT3闭合，从而接通变压器的跳闸回路；若变压器油面温度没有达到75℃，则温度计动合触点BT3不能闭合，这时，变压器跳闸回路不接通，变压器继续运行直到60分钟时，KT2动合触点闭合，从而接通变压器的跳闸回路。
　　注：变压器散热系统为片式散热器是，冷却风扇全停后，片式散热器仍具有很好的散热效果，建议将跳闸时间延长或退出跳闸功能。
　　3.控制柜自停回路
　　当变压器退出电网运行时，变压器断路器的辅助动断触点QFL~QFH闭合，从而接通继电器KA3线圈的电源，使得其常闭触点KA3打开，从而切断主交流接触器线圈KM1-KM2的电源，使所有冷却风扇自动停止运行。
　　3.1.信号回路
　　3.1.1.电源故障指示回路
　　当工作电源“I”运行时，信号灯H1燃亮。
　　当工作电源“II” 运行时，信号灯H2燃亮。
　　当工作电源“I”出现故障时，信号灯H7燃亮。
　　当工作电源“II”出现故障时，信号灯H8燃亮。
　　3.1.2.冷却风扇故障指示回路
　　当一组风扇故障时，信号灯H5燃亮。
　　当二组风扇故障时，信号灯H6燃亮。
　　3.1.3.冷却风扇故障指示回路
　　当一组风扇运行时，信号灯H3燃亮。
　　当二组风扇运行时，信号灯H4燃亮。

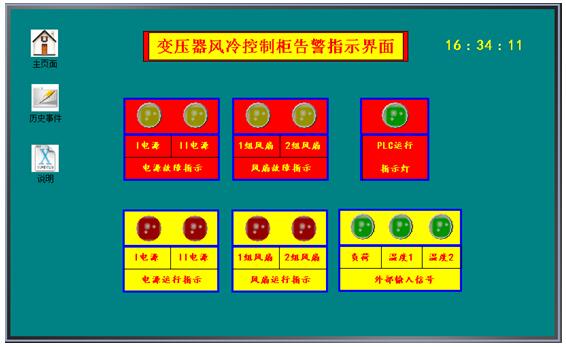

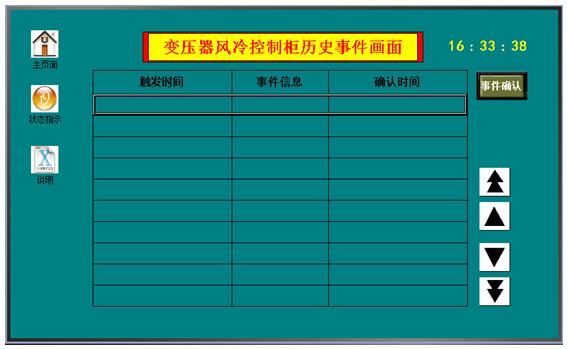

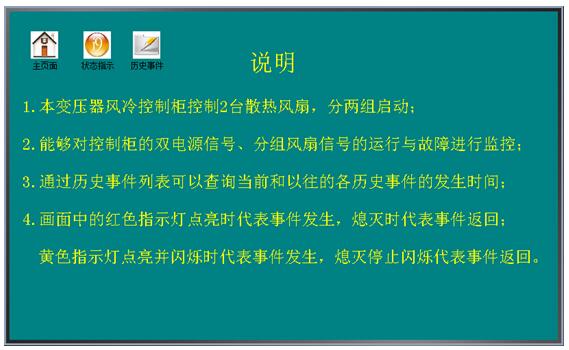

　　4.触摸屏

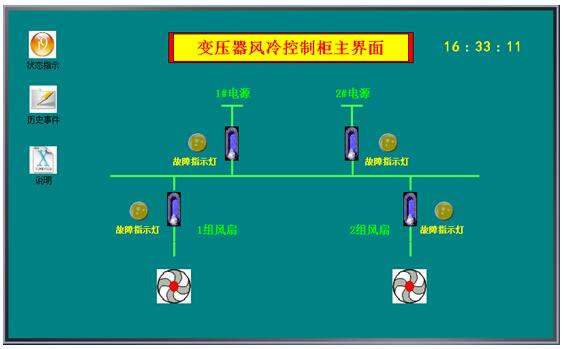

　　4.1.触摸屏主界面

　　以单台壁挂式安装在变压器本体一侧，其壳体与本体间可用Φ18螺栓或电焊固定。同时，在控制柜周围应留有足够的间隙，便于开启前门，进行操作及检修。

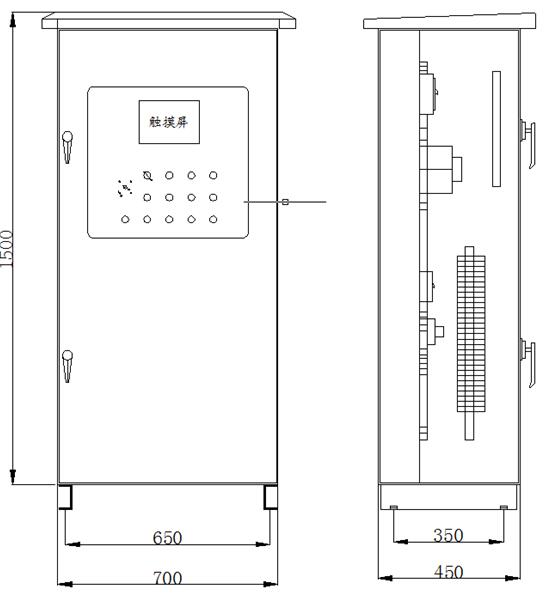

　　柜体大小安装尺寸示意图
　　7.控制柜投入运行前的准备工作
　　7.1.控制柜的检查
　　1)检查一下柜内电气元件及端子板连接线是否有损坏及松动现象，若有要及时更换或修理。
　　2)检查一下控制柜的接地螺栓是否可靠接地。
　　7.2.控制柜中时间继电器的调整
　　1)时间继电器KT1的延时整定在20min。
　　2)时间继电器KT2的延时跳闸在60min
　　7.3.转换开关的调整
　　将转换开关SA、SA1-SA2的手柄放置到所需要的位置上，将断路器合上。
　　8.控制柜的运行试验
　　1)接通控制柜的所有电源后,手动位置风扇应自动投入。
　　2)将信号温度计BT的三个接线端子短路时，自动状态下的风扇投入运行。
　　3)当做完上述试验后，将试验中转动过的开关手柄恢复原状。
